Парна комора (ВЦ хладњак)је ултра танка потпуно затворена комора са равним плочама која се састоји од доње плоче, оквира и покривне плоче, а унутрашњи зид коморе је опремљен структуром за упијање течности.
Расхладни елемент парне коморе користи течност која је затворена у сопственој комори да непрекидно испарава и кондензује, тако да може брзо да хомогенизује температуру, тако да парна комора може убрзати проводљивост топлоте и дифузију топлоте.

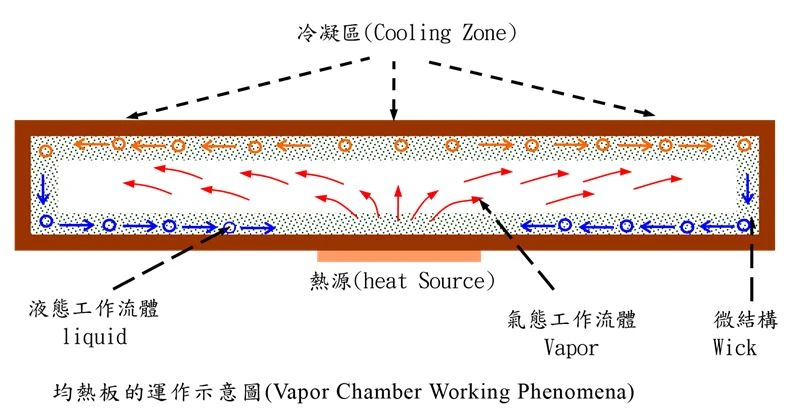

Принцип рада
Када се топлота пренесе са извора топлоте у зону испаравања, расхладна течност у комори почиње да испарава након загревања у окружењу ниског вакуума. У овом тренутку апсорбује топлотну енергију и брзо се шири, а хлађење у гасу брзо испуњава целу комору. Када радни гас дође у контакт са релативно хладном површином, он ће се кондензовати. Топлота акумулирана током испаравања ослобађа се феноменом кондензације, а кондензована расхладна течност ће се вратити у извор топлоте испаравања кроз капиларни канал микроструктуре, а ова операција ће се поновити у комори.
Зашто користити парну комору?
Са повећањем потрошње енергије електронских компоненти на тржишту, степен запечаћености и монтирања постаје све минијатуризованији. У малом простору, контрадикторност између перформанси електронских компоненти и високог топлотног флукса који они стварају постаје све озбиљнија. Проблем је повезан са поузданошћу и животним веком опреме.
Међутим, вентилатори и топлотне цеви конвенционалног начина хлађења захтевају већи простор за уградњу због сопствених фактора запремине, а вентилатори су такође бучни, а специфични топлотни капацитет ваздуха је релативно мали. Истовремено, постављање више топлотних цеви ће такође повећати контактни топлотни отпор. Ти фактори ће постати баријере за расипање топлоте електронских компоненти.
Због тога је неопходно имати ултра-танку плочу за ширење топлоте погодну за одвођење топлоте електронских компоненти са великом густином топлотног флукса у уском простору. Парна комора је врста равне топлотне цеви која може брзо пренети и распршити топлотни ток прикупљен на површини извора топлоте на велику површину кондензата, чиме се промовише расипање топлоте, смањујући густину топлотног флукса на површини компоненте. , и обезбеђивање његовог поузданог рада.
Поређење парне коморе и топлотне цеви
Принцип рада парне коморе је сличан топлотној цеви. Сви су завршени у вакуумској шупљини и проводе топлоту кроз испаравање и проток течности.
Разлика је у томе што је пут преноса топлоте топлотне цеви једнодимензионалан, правац преноса је једноструки, што углавном остварује једнодимензионални пренос топлоте од извора топлоте до хладњака. Али, пут преноса топлоте парне коморе је дводимензионалан, топлота се може спровести у више хоризонталних праваца, а расипање топлоте је ефикасније.
Sспецификација:
Материјали: | Бакар Ц1100 |
Величина: | 30 мм Кс 30 мм ~ 300 мм Кс 300 мм |
дебљина: | Изнад 2.0мм, зависи од захтева. Главна разматрања су расипање топлоте, топлотни ток, сила оптерећења, величина ВЦ. |
равност: | {{0}}.0003~0,003мм/мм, може бити дизајниран за практичне захтеве купаца |
Топлотни флукс: | 1~300 вати/цм² |
Радна течност: | Дегасирана чиста вода, кисеоник садржи испод 10 ппб. |
Сила оптерећења: | Изнад 60 ЛБ и може бити дизајниран за практичне захтеве купаца |
Температура складиштења: | -40 степен ~130 степени |
Радна температура: | 0 степен ~130 степени |
Одржана температура: | Од 130 степени ~ 250 степени и може бити дизајниран за практичне захтеве купаца |
Термички шок: | 25 степени ~-40 степени ~25 степени ~100 степени ~25 степени, 250 циклуса. Додатни захтеви се могу постићи индивидуалним дизајном |
живот: | Преко 7 година. |
РоХС: | Усклађеност са РоХС |
Техника и структура
Техника заптивања:Процес високе температуре, високог притиска, вакуума и без материјала за заваривање. Током процеса везивања, зрна материјала се реорганизују и чине да јачина интерфејса везивања остане иста као код матичног материјала.
Оријентација гравитације:Нема утицаја на оријентацију гравитације док је растојање од извора топлоте до стране парне коморе унутар 200 мм.
Пост обрада:Завршна роба може да ради ЦНЦ машинску обраду, абразију и четкање.
Облик:Заснива се на процесу штанцања како би се испунили захтеви купаца.
Унутрашња подршка:Бакарни стубови, спојени горњом и доњом плочом.
Структура фитиља:Вишеслојни мрежасти фитиљ са спојеним дифузијским везивањем, Градед Вицк Десигн.
Рупа за мисли:Доступни су прорези унутар коморе за испаривање, доступан је навој кроз рупу.
постоље:Доступан је постоље са више степеница.
Капацитет и време испоруке:
Капацитет:200.000 ком/месец
Продуктивност:Испоручује се више од 1,5КК комада. Крајњи корисници су ИБМ, Саппхире.
Пример распореда:Након што је извлачење потврђено, завршено за 1-2 недеље.
Распоред производња:Након пријема наруџбенице, прва серија може бити испоручена за 1 месец.
Апликација:
Због ниске топлотне отпорности, добрих перформанси уједначене температуре и високе критичне густине топлотног флукса,парна коморатренутно се широко користе у многим областима, као што су ИТ производи (хигх-енд сервер, сервер, графичка картица, десктоп рачунар, нотебоок), телеком/мрежна опрема (врхунска комуникациона и телеком опрема, прекидач, рутер), ЛЕД диоде велике снаге, ИГБТ систем напајања итд.
