Хеатсинк
Расхладни елемент је пасивни измењивач топлоте који преноси топлоту. Расхладни елемент је обично метални део који се може причврстити на уређај ослобађајући енергију у облику топлоте, са циљем да се та топлота одведе у околни флуид како би се спречило прегревање уређаја.
У многим апликацијама, уређај је електронска компонента (као што су: ЦПУ, ГПУ, АСИЦ, ФЕТ итд.), а околна течност је ваздух. Уређај преноси топлоту на хладњак путем проводљивости. Примарни механизам преноса топлоте са хладњака је конвекција
Два различита типа конвекције
Природна конвекција - метода преноса топлоте. Нема утицаја спољашњих чињеница. Ово кретање молекула у течности је због разлика између густина различитих региона исте течности. Густина течности се смањује када се загрева и обрнуто.
Принудна конвекција - метода преноса топлоте у којој спољна средства утичу на кретање течности. Тамо су спољни извори као што су пумпање, вентилатори, усисни уређаји итд. корисни у генерисању кретања течности.
Расхладни елементи су дизајнирани да значајно повећају површину контакта између чврсте материје и течности, чиме се повећава могућност за пренос топлоте.
Конструкција хладњака
Постоји много дизајна хладњака, али они се обично састоје од основе и низа избочина причвршћених за ову базу. База је карактеристика која повезује са уређајем који се хлади. Топлота се води кроз базу у избочине.
Материјал хладњака
Хладњаци су обично направљени од бакра или алуминијума. Бакар има веома високу топлотну проводљивост, што значи да је брзина преноса топлоте кроз бакарне хладњаке такође веома висока. Иако је нижа од бакра, топлотна проводљивост алуминијума је и даље висока и има додатне предности ниже цене и мање густине, што га чини корисним за апликације где је тежина главна брига.
(бакарни хладњак)

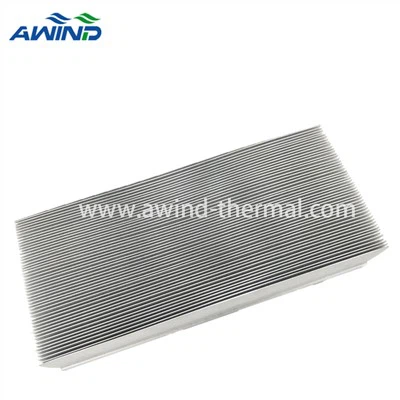

(Алуминијумски хладњак)
Методе производње хладњака
Хладњаци се могу производити на различите начине у зависности од захтеваних перформанси, цене и запремине. То укључује:
Машинска обрада - где се за сечење метала користи ЦНЦ машина
Екструзија - где се метал загрева и гура кроз калуп
Ковање - где се метал загрева и обликује притиском
Штанцање - где се метална пераја исече, а затим залеми на базу
Скијање - где се сечиво користи за резање и подизање једног металног блока
За сложеније термичке проблеме, топлотне цеви и парне коморе могу се користити у склопу хладњака. Ови уређаји су запечаћени објекти који садрже течност (обично воду) и користе ослобађање топлоте током промене фазе флуида како би знатно повећали своју проводљивост у поређењу са чврстим металним објектом исте геометрије.
(ЦНЦ обрадни хладњак)
(Алуминијумски хладњак за екструзију)
(хладњак за хладно ковање)
(расхладни елемент са клизним перајима)
(Хеатпипе хладњак)
